 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Jeu 22 Jan 2015, 11:37



Flak 88 mod 18 sous la neige
remarquez les chaines sur les roues du boggies, le couvre culasse et le cache bouche !
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 02 Fév 2015, 01:20

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 02 Fév 2015, 23:39



La théorie
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 02 Fév 2015, 23:40



La pratique !
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 02 Fév 2015, 23:42



Autre vue du nid de 88
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 15 Fév 2015, 23:25



Flak 88 en batterie ... sous la neige
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 15 Fév 2015, 23:32



Servant de Flak 88 posant devant sa pièce.
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 01 Mar 2015, 23:31



Servants de Flak 88 sous la neige ...
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Mar 14 Juil 2015, 23:04

Je reviens sur mon post avec des images du télémètre et de son lot utilisé par les Flakistes...



Vue du télémètre



Vue du lot



Vue du moyen de portage.
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Mar 14 Juil 2015, 23:07

Vue du télémétreur en plein action.



Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 19 Juil 2015, 22:23

Le Uberstragunsgerät 30

Pour la réception des coordonnées de tir (majoritairement des tirs anti-aériens) aussi bien le flak 18 que 36 utilise le système Ubertragungsgerät 30 (alors que le flak 37 utilise lui le Ubertragungsgerät 37) cet accessoire se situe sur le côté droit juste au-dessus des volants de commande d'élévation et de giration, le quart de cercle situé lui aussi du côté droit, le Zünderstellmaschine 18 (un Zünderstellmaschine 19 ou 37 dans le cas d?un Flak 37) situé du côté gauche
Les données qu'il reçoit proviennent du poste de direction stéréoscopique de tir Kommandogerät 36 ou 40 via un câble de 106 brins dont le réceptacle de connexion est situé a l'extrémité d'un des bras stabilisateur fixe de l'affût (celui de l'arrière sans la chaise de route).

Illustration de cette connexion.

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 19 Juil 2015, 22:25

Le système Ubertragungsgerät 30 se présente sous la forme de deux cercles composés de trois anneaux concentriques dotés chacun de onze lampes électriques de 10 volts et d'un index fixe.
La lampe allumée sur le cercle extérieur indique les unités, celui du milieu les dizaine et le dernier les centaines.

Illustration du Ubertragungsgerät 30



Illustration du Ubertragungsgerät 37 monté sur la version FlaK 37 (système Selsyn) ici en cour de révision

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 19 Juil 2015, 22:29

.Le Kommandogerät 36

Le Kommandogerät est un directeur de tir stéréoscopique qui transmet électriquement les coordonnées de tir ainsi que les données de réglages des fusées de délais d'éclatement.

Cet appareil est composé d'un télémètre de quatre mètres (Raumbildentfernungsmesser) avec deux échelles d'agrandissements X12 ou X24 et offrant une plage de lecture allant de 500 à 50.000 mètres.
En position opérationnelle il est fixé par deux anneaux au directeur de tir, lorsqu'il n'est pas utilisé ce télémètre est rangé dans une caisse de transport munie de poignées métallique.
Deux photos de cet appareil.

En position de transport.




En position de service

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 19 Juil 2015, 22:30

Avec ses opérateurs...

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 19 Juil 2015, 22:31

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 19 Juil 2015, 22:32

Photo couleur de Ploesti....

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 19 Juil 2015, 22:35

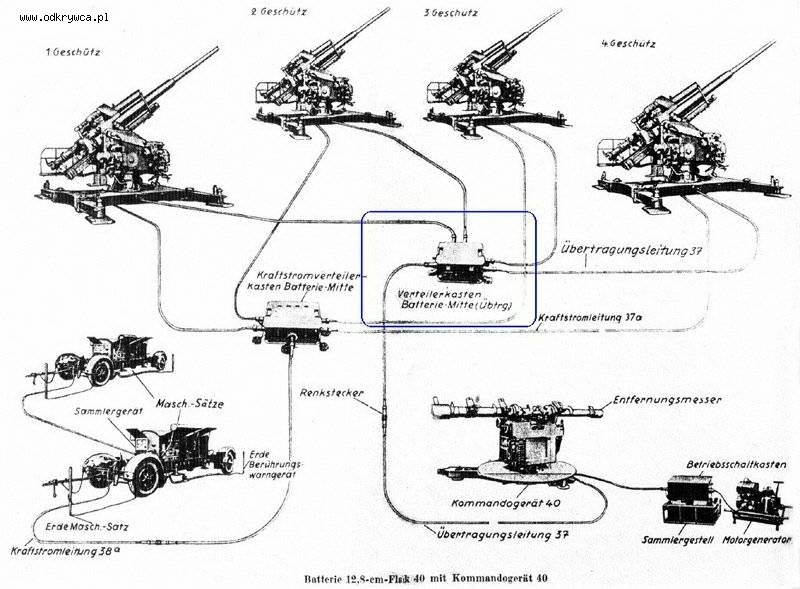

Position du Kommandogerät par rapport à sa batterie.





Il s'agit d'un élément essentiel dan le pointage des pièces de Flak contre les raids haute altitude...
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 19 Juil 2015, 23:13

Petit topo sur la télémétrie

Si atteindre une cible fixe au sol présente déjà des difficultés, cela est encore plus critique lorsqu'elle se déplace dans l'espace.

Le pointage précis d'une arme sur une cible mouvante est très complexe. Il est apparut, dès la 1ère G.M., la nécessité de faire effectuer les calculs de correction par des dispositifs automatiques plus rapides que les moyens humains. Ces systèmes correcteurs étaient essentiellement électromécaniques mais les données de base, c'est-à-dire les angles de site et d'azimut et la distance, étaient déterminées par des moyens optiques, acoustiques ou radioélectriques.

Initialement, les systèmes de pointage faisaient partie intégrante des batteries, mais par la suite, il devint nécessaire de les séparer, laissant aux tireurs la seule tâche d'approvisionner les armes et de suivre aveuglément les indications données.

Au moment du tir, il faut diriger l'arme dans la direction qu'aura la cible lorsque la munition l'atteindra. Cette correction est fonction de la vitesse et de la distance de la cible et de la vitesse de la munition. Le projectile suit une trajectoire parabolique dont la forme varie avec l'angle par rapport à l'horizontale (site).
La vitesse de la cible peut être déduite de la vitesse angulaire de déplacement et de la distance.
La vitesse de la munition dépend de multiples facteurs comme l'homogénéité et la température de la poudre, l'échauffement du canon, la densité de l'air, la vitesse et la direction du vent, etc.

Télémètre calculateur de tir Kdo.Ger. 36.



La distance est mesurée par télémétrie.
Un télémètre est un dispositif optique composé de deux lunettes de fort grossissement (x12 x24 et même x32) séparées par une distance pouvant aller jusqu'à 4 mètres.
L'axe optique d'une des lunettes est modifiable par un prisme. La rotation de ce prisme permet, par la superposition des images, de connaître un angle du triangle formé par la cible et les deux lunettes.
Un simple calcul trigonométrique permet, de déduire la hauteur, connaissant la base.

Un tel dispositif est capable de mesurer des distances de 600 à 50 000 mètres. Les télémètres sont en général couplés au calculateur de tir et forment un dispositif pesant près de 500 kg et nécessitant la présence d'une dizaine de personnes (3 pour le télémètre et 7 pour le calculateur).

Calculateur du Kommandogerät



Télémètre seul

Revenir en haut Aller en bas
MarcoII
Posteur locace
avatar

Nombre de messages : 187
Localisation : MELUN

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 19 Juil 2015, 23:52

Merci pour toutes ces informations , c est trés intéressant
mais très complexe tout de même pour tout comprendre .
ils étaient qd même très avancés techniquement les ingénieurs
au service du Reich
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 20 Juil 2015, 21:33

Plutôt que faire un long discours je préfère te mettre un petit dessin.



Lors d'un calcul de tir



En espérant que ce soit plus clair ! scratch
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 20 Juil 2015, 21:51

Il faut rajouter que puisque le télémètre donne la distance entre les canons et l’avion, il suffit de deux mesure de cette distance pour permettre au calculateur de donner la vitesse de l’avion cible.

cette vitesse étant maintenant connue, le calculateur va pouvoir déterminer précisément l’endroit à visé en avant de l’avion pour que l’obus et l’avion aient une course convergente (c’est le but pour la flak)

le télémètre renseignait donc le calculateur qui lui ingérait toutes les données de distance, vitesse, altitude de l’avion , mais aussi de vitesse ascensionnelle de l’obus (ça c’est pour faire simple car c’est encore plus complexe car il fallait aussi prendre en compte l’arrondissement du tir de l’obus, les vents, la rotation terrestre.....etc )

les calcul étaient complexe d’ou rapidement la nécessité de les confier aux calculateurs !!!
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 20 Juil 2015, 22:33

Vue du calculateur



Vue de l'intérieur (musée)



Image d'archive en couleur d'un calculateur en service à Ploesty (énormément de Flak)

Revenir en haut Aller en bas
Thomas DIETRICH
Posteur Fou
avatar

Nombre de messages : 926
Age : 38
Localisation : caen

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Jeu 23 Juil 2015, 13:46

petit complément en image :

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Jeu 23 Juil 2015, 22:36



Batterie de 88 sur une plage du sud de la France...
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Mer 09 Sep 2015, 12:33



Changement de canon pour cette équipe de Flak 88 en Afrique !
Revenir en haut Aller en bas
