 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 13 Jan 2014, 10:14

et hop un petit dej entre camarades au pied du plus formidable canon de la ww2

Revenir en haut Aller en bas
Sebastian
Posteur locace
avatar

Nombre de messages : 327
Age : 23
Localisation : St Hilaire du Harcouet

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 13 Jan 2014, 14:19

En Afrique du Nord les anglais disse avoir subit plus de perte en vers leurs blindé par les 88 que par les PZ allemand.
Car le tire du 88 ricochet sur le sable et étais vraiment meurtrier
Revenir en haut Aller en bas
afrikakorps42
Posteur Fou
avatar

Nombre de messages : 549
Age : 49
Localisation : Somme

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 13 Jan 2014, 18:07

Les 88 nous ont mis une déculottée sérieuse pendant la bataille de France et ont détruit nos divisions blindées notamment pendant la bataille d'Abbeville. Le B1Bis, les R35 et Somua n'ont pas résisté à sa puissance de feu dévastatrice.

On peut relever la veste bien chargées en médailles du soldat, au centre sur la dernière photo.
Revenir en haut Aller en bas
david@leslufteaux.com
Modérateur
avatar

Nombre de messages : 7421
Localisation : Les Damps

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 13 Jan 2014, 18:09

Bien vu!

_________________
L'histoire ne consiste pas à cultiver le souvenir d'un passé lourd de ressentiments ou d'identités qui séparent irrémédiablement, elle est un effort pour comprendre ce qui s'est passé et pourquoi ça s'est passé.

Chaque reconstitueur est critiquable et ceux qui se croient au dessus des autres sont les pires ...
Revenir en haut Aller en bas
hans gruber
Posteur timide
avatar

Nombre de messages : 49
Localisation : Jouarre

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 13 Jan 2014, 20:23

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Sam 18 Jan 2014, 23:51

la suite !!!!


Une vue de trois quart avant gauche montrant la chaise de route les deux amortisseurs de recul et au dessus du fût le récupérateur.



Une vue prise de l'arrière gauche sur la quelle l'ont peut voir l'appareil servant au réglage des minuterie d'obus de 8,8 cm, une des manivelles de réglage de niveau.



Une vue de l'appareil de réglage de fusée de délais, vue du dessus.



Une vue toujours du côté gauche montrant le plateau pivotant d'aide au chargement et le poussoir servant lorsque la pièce doit tirer à une grande élévation sur cette vue un obus est légèrement engagé dans la culasse



Une vue arrière droite de la culasse.



Côté droit.






A suivre !
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 20 Jan 2014, 00:10

installation d'une pièce de Flak lourde en 42... a proximité de l'Italie....

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 20 Jan 2014, 00:12

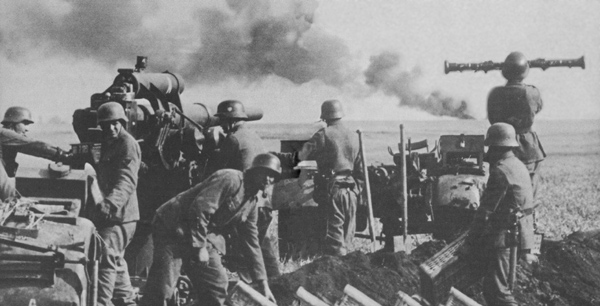

Flak 88 en position de tir sur son affut... on voit nettement la chaise de route!
Pour le tir dans cette position les pieds latéraux étaient déployés


Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 20 Jan 2014, 00:15

Même position de tir cette fois ci en Afrique du nord...
Le tir rapide, parfois attelé au tracteur permettait un repli rapide des pièces en couvertures mutuelles.

notez l'inclinaison du boggie avant !

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Lun 20 Jan 2014, 00:17

notez également que le tir vient d'être fait... la culasse s'ouvre et on voit nettement la douille vide faire sa sortie... devant l'homme qui regarde en arrière...
l'éjecteur automatique permettait une grande cadence de tir... soit 12-15 coups par minute
Revenir en haut Aller en bas
Invité
Invité
avatar


MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 26 Jan 2014, 19:55

Ôtez moi d'un doute.. C'est qu'elle pièce d'artillerie allemande utilisée en Afrique du Nord et qui tirait des obus au delà de la vitesse du son ?

Je pensais justement que c'était le Flak 88 utilisé en tir tendu mais visiblement, selon les explications de Hick, ce n'est pas le cas. Dans un documentaire je croyais avoir vu des tankistes anglais traumatisés de voir des chars explosés avant d'entendre la détonation...


Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 26 Jan 2014, 23:41

c'est cette pièce!
le flak modèle 36/37 de 88mm... était déjà utilisé par les allemands en arme anti tank dès la campagne de France... pour contrer les redoutable B1 et B1 Bis


Caractéristiques techniques


Cadence de tir
12-15 coups par minute

Vitesse à la bouche
820 puis 1 000 m/s

Portée maximale
15 000 m

Servants / Hommes : 11

Effectivement si on tire un obus à 3km...

l'obus met 3 secondes à arriver jusqu'à la cible.
le son (plus lent 340,29 m / s) arrivera 9.21 secondes après le départ du coup.

donc le char ennemie explose ou est atteint avant d'entendre le départ du coup...
C'est le même principe que pour un tir au fusil sniper !

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 26 Jan 2014, 23:45

en 1944, un M4 sherman avance précautionneusement dans le bocage normand. aucun élément ennemi n'est en vue.
Pourtant, 2Km plus loin, un officier expérimenté observe à l'aide d'un instrument de visée le blindé américain qui s'approche
Quelques secondes plus tard, une des armes les plus redoutées de la Seconde Guerre mondiale entre en action, et le Sherman explose.

=====> Goodwood !
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 26 Jan 2014, 23:58

Exemple en France

Montcornet 17 Mai 1940, le Capitaine Penet se trouva face à un problème imprévu. La ville étais défendu par les pièces lourde du 59eme Bataillon de Falk et seul les B1bis de Bescond aurait put rivaliser face aux 88 mm , hors les chars lourds du 46eme BCC prirent du retard lors de l’engagement près de Chivres et ne serait sur place que dans une heure. De Gaulle ayant donné des ordre précis, celui-ci tenta un assaut direct avec les frêles R35, se fut une hécatombe.

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Jeu 30 Jan 2014, 12:50

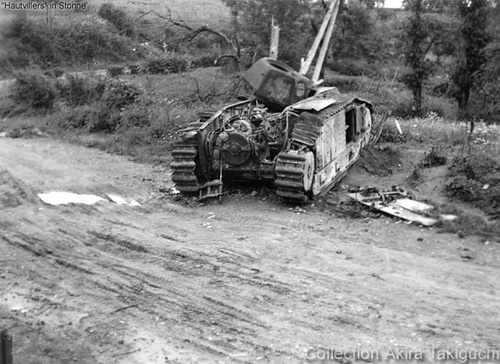

B1 Bis touché à mort !
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Jeu 30 Jan 2014, 12:51



Unterofficier rechargeant le canon avec un obus de 88 pour Flak 36/37
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Jeu 30 Jan 2014, 12:53

il est porteur de son gant haute température... si jamais il doit toucher une douille chaude
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Mar 18 Fév 2014, 00:35

Equipe Flak en défense Anti char

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Mar 18 Fév 2014, 00:38

Dans le cadre de tir de barrage ou de défense anti aérienne en haute altitude, l'approvisionnement en obus doit se faire de façon continue et très rapide afin de saturer la zone d'éclat et de schrapnel...

Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Mar 18 Fév 2014, 00:40

et voilà c'est parti



Les pourvoyeurs vont fournir des obus à en faire rougir les canons...
Revenir en haut Aller en bas
david@leslufteaux.com
Modérateur
avatar

Nombre de messages : 7421
Localisation : Les Damps

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Mar 18 Fév 2014, 10:22

Y'a presque dix personnes pour le service de la pièce... affraid

_________________
L'histoire ne consiste pas à cultiver le souvenir d'un passé lourd de ressentiments ou d'identités qui séparent irrémédiablement, elle est un effort pour comprendre ce qui s'est passé et pourquoi ça s'est passé.

Chaque reconstitueur est critiquable et ceux qui se croient au dessus des autres sont les pires ...
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 02 Mar 2014, 21:41

quelques vue de détails du Sd Ah 201 et de la façon dont l'affût y est accroché.







Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 02 Mar 2014, 21:48

Dans ce chapitre je vais aborder les organes de visée et de réglage au tir des différentes versions du flak 8,8cm.

Aussi bien pour le Flak 18 que pour les versions 36/37 deux sortes de lunette de tir sont utilisées pour le tir direct, à savoir le ZF.20 et le ZF.20 E déjà évoqué dans le post précédent, ZF pour Zielfernrohr soit en Français : Lunette de visée

Ces deux modèle sont très proches l’un de l’autre, le modèle ZF.20 E est le plus complet car disposant d’une molette de réglage des distance ce qui dispense le responsable de pièce de mémoriser la correspondance entre élévation et distance de tir.

Ce modèle ZF 20



Ce modèle le ZF 20 E.

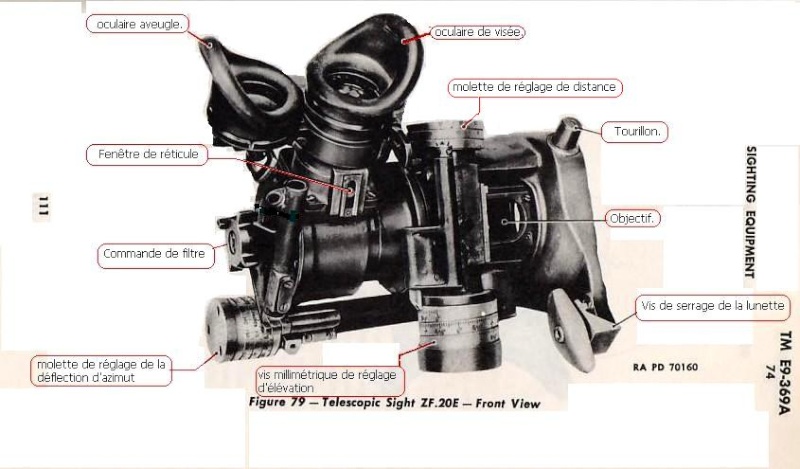

C'est une lunette de visée qui comprend un télescope coudé, un mécanisme d’angle de tir, un quadrant d’élévation, de distance et d’un mécanisme de calcul de déflection de tir.
Ce télescope est mono oculaire ( le second œilleton n’est là que pour le confort du pointeur car aveugle) à focale fixe et d’un grossissement de 4 qui couvre un angle de 17°30 minutes lors de la rotation du télescope l’image reste fixe.
Plusieurs filtres sont disponible via une molette, un clair, un coloré de vert, et de deux légèrement et très teintés.
Un éclairage par lampe du réticule au travers d’une fenêtre située en dessous de l’œilleton de visée est possible, ce réticule permet de centrer assez rapidement l’objectif et de donner des indications de tir assez précises.

Une vue de l'image donnée par le réticule.



Le mécanisme d’angle de site est couplé à la rotation du télescope et du mécanisme de déflection, L’angle de site est gradué par intervalles de -100 mil à + 200 mil, Zéro étant la position neutre.
Via la molette de réglage micrométrique les graduation sont graduée par intervalle de 1 mil de 0 à 100 mil, des bagues empêchant de dépasser ces limites.

Le tambour de distance et d’élévation micrométrique fait pivoter l’entièreté du télescope, le tambour qui sert au calcul de l’élévation est gradué en degrés sur une échelle de 0 à 12 degrés avec des intervalles de 1/16 ° de degrés celui de distance est gradué avec des intervalles de 100 mètres.

La déflection de tir peut être vue au travers du réticule via un le tambour micrométrique de calcul de déflection, l’échelle est graduée de 250 mil sur la gauche et la droite.

Pour effectuer la giration le pointeur viseur dispose directement à sa gauche d’une manivelle, chaque tour complet de manivelle permet une translation de 1.8° à petite vitesse (360° en 200 tours et environ 70 secondes) et de 3.6° à grande vitesse (360° en 100 tours et environ 34 secondes)
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 02 Mar 2014, 21:50

Le quart de cercle d’élévation.


Ce quadrant est situé du coté gauche près du block mobile de culasses, il est composé d’un quart de cercle gradué solidaire de l’affût et dispose d’une flèche mobile de pointage qui est elle reliée à la lunette de tir via un tourillon, ce système permet au pointeur qui occupe la place au viseur de transmettre l’élévation voulue.
Cette élévation se fait via un aide pointeur, qui dispose pour se faire lui aussi d’une manivelle situé à coté de celle du pointeur, cette manivelle qui permet l’élévation complète (0° à 85°) nécessite à petite vitesse 85 tours de manivelles soit 1° par tour et à grande vitesse la moitié ( 2° par tour complet).

Une vue de ce quart de cercle d'élévation en action provenant du livre The 88 mm Flak aux éditions Schiffer.



Ici à gauche, le chageur
au milieu, l'aide pointeur
A droite le pointeur
Revenir en haut Aller en bas
hick
Posteur Fou
avatar

Nombre de messages : 3423
Age : 33
Localisation : Montville

MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.   Dim 02 Mar 2014, 21:57

Un autre élément servant au pointage se situe sur le fût lui-même, il s’agit du télescope panoramique RBL. F. 32 pour Rundblickfernrohr 32, littéralement Télescope de vue rond en français.

Cet instrument situé sur le récupérateur de recul sert pour effectuer des tirs indirects lorsque le canon est utilisé en tant que pièce d’artillerie ‘Classique’ et également afin de pouvoir ‘synchroniser’ les différentes pièces de flak lorsqu’elles sont utilisées en batterie et reliées à une direction de tir type Kdo.Gr. 36 (développé plus tard).

Il est présent sur les versions 18 et 36 et plus rarement sur le modèle 37.

Voici une description de cet élément.
Cette lunette de vision panoramique à focale fixe possède un grossissement de 4 et un angle de vue de 9 degrés, le marquage visible au travers du réticule mobiles peut être réglées dans le sens vertical via le réglage d’angle de site situé au sommet de la lunette.
L’angle de site est réglable sur une échelle de 100 mils à 500 mils, 300 mil étant la position normale.

Place aux photos.







et en situation de tir.



Voilà A+

Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: 88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.

Revenir en haut Aller en bas

88 mm Flugzeugabwehrkanone (FlaK 18/36/37), terreur des alliés.
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Les Lufteaux :: Le campement des Lufteaux :: Photos d'époque & de reconstitution WW2-
Sauter vers:
